    电子、半导体工业超纯水的传统流程与现行膜法
    作者:abc    发布于:2011/4/27    浏览量:1956
    电子、半导体工业的芯片生产在制作过程中,往往需要使用极其纯净的超纯水。如果纯水水质达不到生产工艺用水的要求或者水质不稳定的话,会影响到后续工艺的处理效果和使用寿命。此外,晶元清洗和机械碾磨过程中都会产生废水,造成对环境的污染。

       通过使用超滤、反渗透、EDI和核子级离子交换系统来生产满足需求的超纯水。并将生产过程中所产生的废水经过膜系统的处理进行回收再利用,在很大程度上减少了电子、半导体行业的用水量、降低了生产成本。

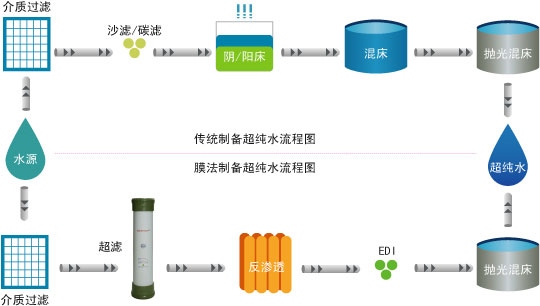

        传统与高科技膜法制备超纯水处理流程比较:

          微电子行业包括了电解电容器生产、电子生产、显像和阴极射线生产、黑白显像荧光屏生产、液晶显示器的生产、晶体生产、集成电路生产、电子新材料生产等生产工艺,都需要工业超纯水。传统化学及介质过滤生产超纯水的方法,会因在水中添加各种化学剂,制备过程冗长等各种因素造成产水的不稳定,无法确保长期、稳定的超纯水。

        采用“物理”净化法(超滤→反渗透→EDI→抛光混床),使超纯水制备从传统的阳离子交换器、脱碳、阴离子交换器、复合离子交换器等发生了一次革命,从此进入了一个无需再生化学品的时代。高科技膜法制备出来的工业纯水,其纯度可达到18MΩ·CM,且系统稳定,使用寿命长,且生产过程所产生的废水又可回用再生。目前,国家经委也已将膜法成套技术的应用列入国家重点推广范围。
